RIEGL社レーザー距離計用モーター駆動式 パン・チルトマウントPTM98

「PTM98]は下記のリーグル社製品を取り付けて駆動出来ます。
* Laser Rangefinder & Distance Meter FG21-HA
* Laser Distance Meter LD90-3
* Optical head MK36 or MK56

Google


RIEGL PTMの一般技術データ

見積りのご依頼はこちらへ  pdfパンフレットはこちらからパスワードを入手してダウンロードできます。(無料)

ご注文の際はご注文書をお送りください。ご注文方法(個人、法人、公費購入)

製品名
PTM98
販売価格 ※送料別途

お問合せください

パン範囲 (水平方向)

± 180度

チルト範囲 (上下方向)

±150度
位置精度
標準 ±0.009度   (標準 ±0.01gon)

角度位置読み取り精度

±0.009度   (標準 ±0.01gon)

スキャンニング速度

36度/秒 (40 gon/秒)

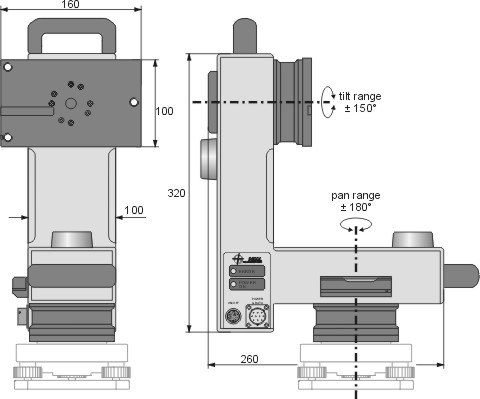

主要寸法

260 x 320 x 100 mm

取り付けフランジ

160 x 100 mm

重 量

6 kg

保護クラス

IP65,  防塵・防滴構造

塗装色

グレー及び黒色 アルマイト加工

供給電源
11 - 18 V DC
消費電力
約 15W (スタンバイ時),
約 50W ( 両軸モーター作動時 )
温度範囲
-10℃ to +50℃ (Operation)
-20℃ to +70℃ (Storage)
データインターフェース
RS232
RS232、4800Bdから38.4kBdまで調整可能
さらに115.2kBdも可。
