トータルステーションの測定データを計算して保存できる軽快な電子野帳ソフトです。

Google

レー ザー 機器/GPS/DGPS関係ほか
レーザー距離計
(方位計測可)
付属用品(SECO)
GPS/Laser距離計
システム構成例
ハンディタイプGPS
GPS/DGPS/WAAS
/SBAS機器
GPS関連ソフト

RINEX file作成ソフト
日本全国のDGPS局


電子基準点
データ提供サービス
GPS連続観測
データサービス
GPS 固定点データ提供サービス
データ収集
デー タ収集ソフト
データ収集ハード
SILogger
GIS
GIS ソフ ト(フリーなど)
地 図ソフト (フリー、市販)

説明ページ
レーザーオフセット概要
知っておきたい用語
ファイル形式について
その他
弊社取引実績
見積依頼
国土地理院

見積りのご依頼はこち らへ ご注文方法(個 人、法人、公費購入)・送料・代引手数料について

A-LaserCE WindowsCE機で動作する、GISデータ収集ソフトです。
 レーザー距離測定器、GPSと接続して観測、計算が行えます。
A-LaserAd Android機(スマートフォン、タブレット)で動作する、GISデータ 収集ソフトです。
 レーザー距離測定器、GPSと接続して観測、計算が行えます。
A-SurveyCE A-SurveyCE はWindowsCE機(PDA)で動作する測量計算機能付き、電子野帳です。
TS、GPSと接続して観測、計算が行えます。
A-NoteBookCE A-NoteBookCE はWindowsCE機(PDA)で動作する対回観測用電子野帳です。
音声ガイド、輪郭毎の角度設定、精度管理機能があります。
A-SurveyPC A-SurveyPC はWindows機(デスクトップ、ノート)で動作する測量計算機能付き、電子野帳です。
TS、GPSと接続して観測、計算が行えます。
 A-SurveyCEのパソコン版ですが、今後独自に機能追加がされる予定です。
A-SurveyAd A-SurveyAd は Android機 で動作する測量計算機能付き、電子野帳です。
TSと接続して観測、計算が行えます。

A-SurveyAd Topへ
商品説明のパンフレットはこちらへ

A-SurveyAdC(測量計算のみ)
7,500円〜 ご注文 はこちら
対応OS
Android2.1以上
A-SurveyAdB(測量計算・電子野帳)
20,000円〜 ご注 文はこちら
対応OS
Android2.1以上

あなたのスマートフォンやタブレットPCがA-SurveyAdBで電子野帳になり ます。
A-SurveyAdC
   計算機能のみで、測量機とBlueToothでの観測機能はありません。
   「放射トラバース」、「杭打ち」は手入力になります。

A-SurveyAdB
   測量機とBlueToothでの観測機能がありますので、手入力が不要です。
   また、APAファイルが作成されますのでPCのソフトで野帳処理が
   可能です。
   TS側に、BlueToothが必須です。
   TS本体内蔵、又はBlueToothアダプタ(Paraniなど)を使用します。


    ・ソキア、 チェックサム機能のある機種を推奨。
    ・トプコン、(通信設定が固定の場合、問合わせください。)
    ・ニコン、特に制限はない。
    ・ライカ、TSからの観測データをチェックする機能がTSに備わって
          いないので 取り込まれたデータを確認する必要があります。
    ・ペンタックス、ライカと同様。
    ・TSのモーター搭載機には、対応していません。
    全ての機種での、動作確認は出来ていませんので
    先ずは、デモ版で・・・。

    TSと通信する場合は、スマートフォン、タブレットにBlueToothが
    必要です。
    キャリアの製品ページで確認してください。
    プロファイルSPPに対応している事!。

動作確認機種:動作確認機種 一覧を参照してください。

    詳細はエースプロジェクトのページでご覧 いただけます。

クロネコ@ペイメント クレジット決済の場合は手数料6%が加算されます。
商 品説明のパンフレットはこちらへ

A-LaserAdC(測 量計算の み)
A-SurveyAdC+MicroSDカード (16GB)
12,000円


A-SurveyAdC+MicroSDカード (16GB) +路線計算オプション
17000円


A-SurveyAdC(電話番号ライセンス)
7,500円
電話番号ライセンスはクレジット決済不可です。
SIMカードと、eSIMが使える機種の場合で、SIMカードの電話番号は使用できますが、eSIMの電話番号は使用できませ ん。

A- SurveyAdB(測量計 算・電子野帳)
A-SurveyAdB+MicroSDカード (16GB)
25,500円


A-SurveyAdB+MicroSDカード (16GB) +路線計算オプション+振向サーチオプション+多角オプション
38,500円


A-SurveyAdB+MicroSDカード (16GB) +路線計算オプション+振向サーチオプション+多角オプション+対回観測オプション
43,500円


A-SurveyAdB(電話番号ライセンス)
20,000円
電話番号ライセンスはクレジット決済不可です。
SIMカードと、eSIMが使える機種の場合で、SIMカードの電話番号は使用できますが、eSIMの電話番号は使用できませ ん。

路線計算オプション5,520円
別途追加購入の 場合はA-SurveyAdのMicroSDカードを指定場所に送っていただいて、オプ ション追加する必要 がございます。)


多角計算オプション3,520円
別途追加購入の 場合はA-SurveyAdのMicroSDカードを指定場所に送っていただいて、オプ ション追加する必要 がございます。)


振向サーチオプション5,520円
別途追加購入の場合はA-SurveyAdのMicroSDカードを指 定場所に送っていただいて、オプション追加する必要 がございます。


対回観測オプション5,520円
(多角計算オプションをご購入のユーザー様のみ対回観測オプション単品のご購入ができます。
別途追加購 入の場合はA-SurveyAdのMicroSDカードを指定場所に送っていただいて、オ プション追加する必要 がございます。


TIN土量計算・計測オプション(TIN三角形分割 を使用)3,000円
別途追加購 入の場合はA-SurveyAdのMicroSDカードを指 定場所に送っていただいて、オ プション追加する必要 がございます。


TS用データケーブル
TS-Parani01:パラーニとTS接続 ケーブル50cm
TS-Parani- 01:パラー ニとTS接続ケーブル50cm 各社、測量機とパソコンとのオンラインケーブルです。長さは自由。トプコン、ソキア、ニコ ン、ペンタックス、FALDY、 FLEX 、テオ・レ用 8,000円

TS-Parani- 01-L:パ ラーニとTS接続ケーブル50cm
ライカ用
10,500円

Bluetoothアダプタ(内蔵標準アンテ ナ) ケーブル長 50cm

内蔵標準アンテナ最大通信距離約30m
TS-BT-01: Bluetoothアダプタ内蔵標準アンテナケー ブル長50cm(ソキア 、ト プコン、ニコン、ペンタックス9600bps用) 25,080円

TS-BT-01-TL: Bluetoothアダプタ内蔵標準アンテナケー ブル長50cm(トプコン1200bps用またはライカ19200bps用注文時選択連絡必要です。) 27,280円

Bluetoothアダプタ(増幅外部アンテナ・三脚フック・防水仕様)ケー ブル長 50cm


増幅外 部アンテナ最大通信距離約100m
TS-BT-AWP- 01:Bluetoothアダプタ(増幅外部アンテナ・三脚フック・防水仕様)ケーブル長50cm(ソキア、トプコン、 ニコン、ペンタックス9600bps用 35,860円

TS-BT-AWP- 01-TL: Bluetoothアダプタ(増 幅外部アンテナ・三脚フック・防水仕様)ケーブル長50cm(トプコン1200bps用またはライカ19200bps用注文時選択連絡必要です。) 38,060円


Android 用 TSケーブル 1.5mコネクタTypeBTSSUAd.jpgTypeB.jpg
下記の様なコネクタTypeCのディバイスでご使用になる場合はTypeBとTypeCの変換コネクタをご準備く ださい。
TS -S-Uad-01(トプコン、ソキア、ニコン、ペンタックス、FALDY、FLEX)1.5m
8,000 円

TS -S-Uad-02(ライカ用)1.5m
10,500 円

TS -S-Uad-03(ソキアSRX用)1.5m
15,500 円

TS -S-Uad-04(トプコンES,OS,PS、ソキアFX,CX用)1.5m
12,000 円


★ 主な機能

A-SurveyAd はAndroid OS機で動作する、測量計算・電子野帳 ソフトです。
機能的にCE版には、及びませんがスマートフォンでの使い勝手を重視しました。
直ぐに、使える様に起動後の画面は、前回の現場を自動で読み込んだ後、「放射トラバース」の画面になります。

現場での使用を目的としています。
PCのソフトと、SIMAファイルで座標、画地、結線を共有できます。
スマートフォンをUSBでPCに接続すれば、簡単にファイルのコピーができます。
MicroSDにデータを保存しますので、MicroSDは必須です。
データは現場名により管理されます。
作成可能な現場数はMicroSDの容量に依存しますが、殆ど気にしなくて良いと思います。
1現場内の座標のMAXは5000点です。
タブレットは画面が大きいので、点数が多くても良いのですが、スマートフォンでは点数が多いと、プロット画面いっぱいになる ので、多くの点数はお勧めしま せん。
高速なので、ストレスはあまり感じないと思います。

L-07C にて、現場を開くと保存での時間。
            開く   保存
    5000点   25秒   5秒
     600点   4秒    1秒
     400点   2秒    1秒
     300点   1秒    1秒

右の画像で、5000点ですがプロット画面での、スクロール、拡大、全体、縮小表示にか かる時間は 5000点でも、瞬時です。

最近のスマートフォン、タブレットは更にCPUがUPしているので高速になっています。

ライセンス :
A-AdC 、A-AdB 共にライセンスが必要です。

ライセンスの提供は、下記の2種類です。
・スマートフォンの、電話番号によるライセンス。
ユーザの、スマートフォンの電話番号がライセンスのキーになります。
よって、機種変更、キャリア変更が有った場合も問題なく、使用できます。
もし携帯の電話番号を変更したら、使えなくなりますが・・・・。
今は、NMP制度があるので番号が変わる事はないですね。。。。

・MicroSDによるライセンス。
データは、MicroSDに保存されるのでMicroSDは必須です。
当方からお送りするMicroSDを挿すことで、使用できます。
例えば、スマートフォンでも携帯番号によるライセンスではなくMicroSDにする事ができます。
これにより、キャリアと未契約でも、使用できます。

Androidタブレットなら、携帯として使用している方は少ないのでMicroSDで の運用となり ます。
このMicroSDを挿せば、他の機種に変更しても動作します。

特徴 :
・ Android 機で測点をタップして操作できる。
・ プロット画面のスクロール、拡大、
  縮小表示などAndroidの指操作で出来ます。
・ PCのソフトとSIMA、APAファイルを使用してデータの互換が行える。
・ 現場管理方式で解り易い。
・ TSオンラインで、トラバース、杭打ちが可能(一部の機種)
・ 画地データの保存、読み込み、SIMA対応。
・ ラインデータの保存、読み込み、SIMA対応。
・ A-SurveyCE 、A-SurveyPC のデータと互換性があります。(一部を省く)
・ 観測、計算の履歴が記録簿に保存されます。
・ 手書きメモ機能
・ お馴染みの音声ガイドも搭載。
既存ソフトとの互換性について:
A-SurveyCE 、A-SurceyPC の現場データは、そのままフォルダ毎コピーすれば使用できます。
但し、以下の注意点があります。

・記録簿は、AndroidがUTF8コードなのでCE、PCで作成した記録簿を Androidで表 示すると文字化けします。
Androidで作成された記録簿は、PCでOKです。

・手書きメモの画像は、Androidではjpg ファイルです。
CE,PC版ではBMPです。
よって、Androidで保存した手書きメモをCEでは表示できません。
PC版では、表示できます。(バージョンUPにより。)
PC版や、CEで保存した手書きメモは、Android版で表示できます。

・路線などAndtoid版に無い機能のデータはAndroid版では、表示されません がデータは保 持されます。

対応OS  :Android 2.1 以上

動作確認機種:
L-07C (OS 2.3)
:4インチ  480×800px 112g
     スマートフォンは予備バッテリか外部バッテリは必要。

GALAXY Tab SC-01C(OS 2.3)
:7インチ  600×1024px 382g
     プロット領域が広いので、見易いです。


最新情報は、Android 動作確認機種一覧

現場管理:
・ 新規現場
・ 現場を開く
・ 現場データ保存
・ SIMA読込
・ SIMA保存
その他:
・ 表示条件
・ TS条件
・ 計算条件
・ 杭打ち条件
・ 器械点情報
・ BlueTooth設定
・ バージョン情報
放射トラバース:

A-AdC では、手入力になります。
よって、APAは作成されません。
座標及び、記録簿に履歴が保存されます。



A-AdB TSとBlueToothを使用して、観測ができます。
観測データは、APAファイルに保存されます。
このAPAファイルを使用して、PC側で野帳処理ができます。
A-SurveyCEやA-SurveyPCで手簿、座標計算がAPAからできます。
観測しながらの結線も対応。
手入力もできます。

杭打ち:

A-AdC では、手入力になります。
よって、APAは作成されません。
座標及び、記録簿に履歴が保存できます。
高さの杭打ちは、できません。



A-AdB TSとBlueToothを使用して、観測ができます。
観測データは、APAファイルに保存されます。
座標及び、記録簿に履歴が保存できます。
手入力もできます。

交点・面積計算:
・延長点オフセット計算
・4点交点計算
・直線の平行移動計算
・直線の垂線計算
・座標法面積計算

座標及び、記録簿に履歴が保存できます。
「ライン」ボタンで、座標点間に結線を作成できます。

計算・座標:
・座標入力
・座標点名変更・削除
・2点間、距離方向角
・ST計算
・記録簿の表示
・表示範囲を記録
・範囲記録を解除
・最終点名の検索

  計算関連は、記録簿に履歴が保存できます。

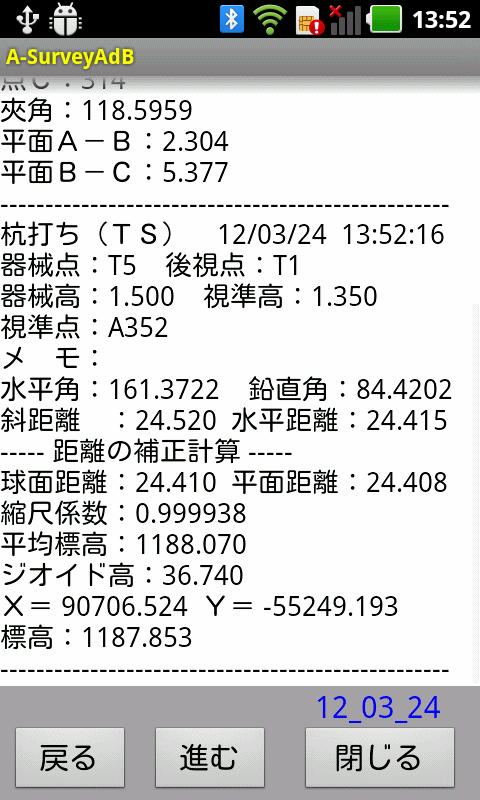

記録簿の表示

全ての、観測、計算は記録簿に履歴として保存されます。
日付毎に、ファイルが作成されますので現場の全履歴が後で、確認できます。

手書きメモ:

スマートフォンで手書きは、なかなか難しいです。
絵心が無いのか、指で綺麗な文字が描けない・・・・。
そこで、やはりお馴染みの MemoMemo.txt を活用して文字の貼り付けができます。
直接文字を、入力しての貼り付けもできます。

更に、カメラ機能搭載です!。
[カメラ]ボタンを押すと、スマートフォンやタブレットに標準のカメラアプリが起動します。
撮影して、保存すると、手書きメモの画面に撮影した画像が表示されます。
その画像に、コメントを追加して保存します。

手書きメモが記録されている点は、マークがマゼンダ色で、塗られています。
この点を選択する事で、手書きメモを確認できます。
