LaserTechnology（レーザーテクノロジー）社

距離、高さ、方位計測及び樹径（森林）計測器

	検索用語を入力 検索フォームを送信
	Web www.sunagaimpulse.com

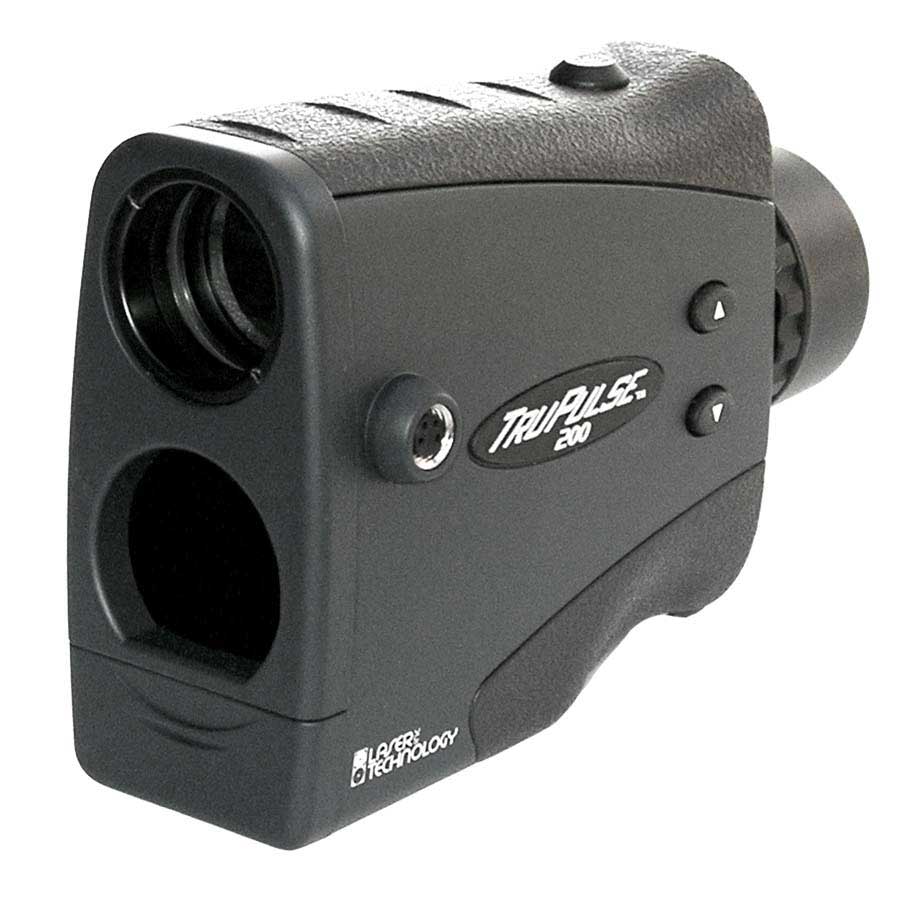

傾斜計内蔵ハンディレーザー距離計 TruPulse200　 方位・傾斜計内蔵ハンディレーザー距離計TruPulse360　新発売	高精度樹径計測器 RD1000　新発売
低価格インターフェース付きレーザー距離計です。信頼のメーカー精度保証 傾斜計を内蔵していますので斜距離計測、水平距離計測、高さ計測が可能です。 TruPulse360はコンパス、傾斜計内蔵でコンパス測量ができます。 カメラ三脚取付可	高さ計測、距離を手動入力またはレーザー距離計より入力して赤イランを樹木径に合わせるだけで誤差6mm（24ｍにて）の樹径を計測できます。カメラ三脚取付可

デジタルコンパス・エンコーダー

TruPulse200&MapStar	TruPulse200&MapStar
Impulseレーザー距離計シリーズはこちらのページです。

pdfパンフレットはこちらからパスワードを入手してダウンロードできます。（無料）

見積りのご依頼はこちらへ　ご注文方法（個人、法人、公費購入）・送料・代引手数料について

仕様　　

※レーザーのクラス別安全基準

オプション：

コンパスモジュール MapStar ￥204,750-	MapStar三脚ブラケット ￥24,150	TruPulseアダプタ （カメラ三脚アダプタ用） ￥15,750-	Impulse用カメラ三脚アダプタ ￥15,750-
	1/4から5/8インチ 変換アダプタ ￥4,200-	RS232ケーブル 36インチ（約91cm ）￥13,000-	TruPulse Foliage Filter （森林フィルター） ￥6,300-
反射板（0.3×0.3m）：￥6,300- （収縮ポールは別途です。実勢2,000円前後　どこでも販売しています。） ブッシュが多い場所での計測向け 高輝度反射シートのみ：￥3,150- 簡単に自作できます。	データ収集・観測・計算ソフト A-LaserCE 20,000円〜 動作環境：日本語版WindowsCE 3.0以上（PocketPCか、PocketPC2002、PocketPC2003、Mobile5.0）	Impulse/MapStar Staff and Bi-Pod Legs クイックリリース、PDA台、 ポールブラケット 3.15kg ￥63,000-	フィールドシェルパ ￥14,700-

*TruePulse200を測量三脚（5/8インチ）に取り付ける場合はTruePulse,Impulse兼用カメラ三脚アダプタ、 1/4から5/8インチ変換アダプタが必要になります。

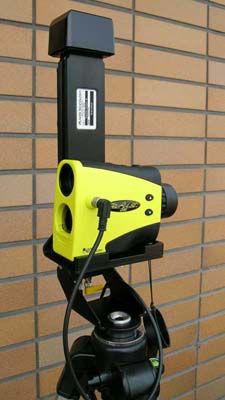

*TruePulse200とコンパスモジュールMapStarを測量三脚（5/8インチ）に取り付ける場合はTruePulseアダプタと MapStar三脚ブラケットが必要になります。

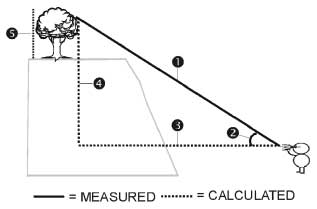

TruePulse200計測機能

Slope Distance (SD)：斜距離 Inclination (INC)：傾斜角 Horizontal Distance (HD)：水平距離 Vertical Distance (VD)：機器の水平より目標までの高さ Height Routine (HT)：高さ（3点計測） 連続計測、近距離、最長距離モード

最初に目標の水平距離を計測します。 次に目標のbase (または、top)の傾斜角を測定します。 最後に目標のtop(または、base )の傾斜角を測定します。

2点間計測（TruPulse360、TruPulse360Bのみ） #1と#2を計測する事で下記計測値を取得できます。 斜距離(SD) 角度(INC) 水平距離(HD) 高さ(VD) 方位角

データ収集・観測・計算ソフト　A-LaserCE（ハンディLaser向け）20,000円〜
動作環境：日本語版WindowsCE 3.0以上（PocketPCか、PocketPC2002、PocketPC2003、Mobile5.0）

機能イメージ例

1~3m程度誤差タイプ（コンパス内蔵距離計）

レーザー距離計		GPS		データ収集・観測・計算ソフト/PDA	コメント
	+		+		デジタルコンパス内蔵水平距離計測可能機種を使用しデータ収集するタイプ （コンパス誤差<1度100ｍで約1.7ｍ誤差）
LaserTechnology社 TruPulse360		Hemisphere		A-LaserCE

インターフェース情報

TruePulse200、TruPulse360、TruPulse360B（PCより計測コマンドでも計測できます。）

4800 baud, 8 data bits no parity, 1 stop bit

Horizontal Vector (HV) Download Messages
$PLTIT,HV,HDvalue,units,AZvalue,units,INCvalue,units,SDvalue,units,*csum<CR><LF>

$PLTIT, is the Criterion message identifier.
HV, Horizontal Vector message type.
HDvalue, Calculated Horizontal Distance. 2 decimal places.
units, F=feet Y=yards M=meters
AZvalue, Azimuth dummy value (only TruPulse360,TruPulse360B).
units, D=degrees
INCvalue, Measured Inclination value. 2 decimal places.
May be positive or negative value.
units, D=degrees
SDvalue, Measured Slope Distance Value. 2 decimal places.
units, F=feet Y=yards M=meters
*csum An asterisk followed by a hexadecimal checksum.
The checksum is calculated by XORing all the characters between the dollar sign and the asterisk.
<CR> Carriage return.
<LF> Optional linefeed.

Height (HT) Download Messages
$PLTIT,HT,HTvalue,units,*csum<CR><LF>

$PLTIT, is the Criterion message identifier.
HT, Height message type.
HTvalue, Calculated Height. 2 decimal places.
units, F=feet Y=yards M=meters

$PLTIT, is the Criterion message identifier.
ML, Missing Line message type.
HD, Specifies horizontal distance measurement value.
HDunits, Specifies horizontal distance units. F=feet, M=meters, Y=yards.
AZ, Specifies azimuth measurement value.
AZunits, Specifies azimuth units. D=degrees.
INC, Specifies inclination measurement value.
INCunits, Specifies inclination units. D=degrees.
SD, Specifies slope distance meausurement value.
SDunits Specifies slope distance units. F=feet, M=meters, Y=yards.
*csum An asterisk followed by a hexadecimal checksum.
The checksum is calculated by XORing all the characters between the dollar sign and the asterisk.
<CR> Carriage return.
<LF> Line feed.

RD1000

4800 baud, 8 data bits no parity, 1 stop bit

$PLTIT,DA,height,ht units,diameter,d units*checksum <CR><LF>

$PLTIT Criterion 400 message identifier.
DA Tree diameter message type.
height Height from base.
ht units Height units.
　F = feet
　M = meters
diameter Diameter at height.
d units Diameter units.
　I = inches
　C = centimeters
*checksum Asterisk followed by a hexadecimal
checksum. Calculated by XORing all the
characters between the ?e$?f and the ?e*?f.
<CR><LF> Carriage return / line feed combination.

GPSアンテナ三脚 （5119-00-FLY）：￥110,250- GPS基準局として最適 2mまで伸びます。 インパレスなどのレーザー距離計 の三脚としても使用可能 0 1 2 3 4 5 6 7 8 9 台	5119-00-FLY用収納袋 単品注文の場合は別途見積金額となります。 0 1 2 3 4 5 6 7 8 9 台	GPSアンテナ三脚＆Bipod Bipod色（赤・黄・蛍光黄・蛍光オレンジ・蛍光ピンク選択可） バブル水準器付き 2.5mGPSカーボンポール+5217-04-XX 5129-50+5217-04-XX ：￥87,150- 0 1 2 3 4 5 6 7 8 9 台　 3.5mGPSカーボンポール+5217-04-XX 5129-70+5217-04-XX ：￥92,400- 0 1 2 3 4 5 6 7 8 9 台
GPSポール (5129-54)：￥42,000- カーボンファイバー伸縮ポール 2.5mまで伸びます。 0 1 2 3 4 5 6 7 8 9 台	バイポット （5219-03）：￥44,100 カーボンファイバー製バイボット ポールをまっすぐ立てられます。 0 1 2 3 4 5 6 7 8 9 台	パッドバック GPSポールとバイポッド収納に 単品注文の場合は別途見積金額となります。 8157-00-ORG（ショート）：\16,500 0 1 2 3 4 5 6 7 8 9 台　 8157-01-ORG（ロング）：\17,850 0 1 2 3 4 5 6 7 8 9 台
mini GPSポール (5500-23 )：￥33,000- 1.5mまで伸びます。 0 1 2 3 4 5 6 7 8 9 台	miniバイポット （5217-05-RED ）：￥29,700 miniサイズ（収納時63.5cm） 0 1 2 3 4 5 6 7 8 9 台	Bipod Leg Clip (5217-30)：￥2,625 単品注文の場合は別途見積金額となります。 0 1 2 3 4 5 6 7 8 9 台
延長ポール 1m、0.5mの延長ポール 直径：25mm 単品注文の場合は別途見積金額となります。 （1m：5901-00-FLY）：￥6,720- 0 1 2 3 4 5 6 7 8 9 台　 （50cm：5902-00-FLY）：￥5,775 0 1 2 3 4 5 6 7 8 9 台	25 mm Mini Prism System ￥13,150- 0 1 2 3 4 5 6 7 8 9 台
iPAQ用防滴ケース (8143-10-BLK)：￥7,350 ケーブル接続部分をしっかり抑え、 ケーブルを外に出すことができます。 0 1 2 3 4 5 6 7 8 9 台	PDA Universal Cradle Assembly （8198-81）：￥9,450- PDAを載せるトレーです。 0 1 2 3 4 5 6 7 8 9 台	ポールブラケット（コンパス付） （5198-055）：￥12,600- PDAトレーをポールに接続する為の部品です。 0 1 2 3 4 5 6 7 8 9 台
ポールブラケット （5198-052）：￥10,000- PDAトレーをポールに接続する為の部品です。 0 1 2 3 4 5 6 7 8 9 台	ポールブラケット（バブル付） （5198-054）：￥12,000- PDAトレーをポールに接続する為の部品です。 0 1 2 3 4 5 6 7 8 9 台	GPS/GISバックパック （8125-00-ORG）：￥28,000 GISで位置情報を収集する場合 GPS受信機を入れるリュックです。 (アンテナは別売です。） 0 1 2 3 4 5 6 7 8 9 台
