LaserTechnology（レーザーテクノロジー）社レー
ザ･レンジファインダー（TruPulse200L、TruPulse200、Trupulse360R、Trupulse200X）は、傾
斜計を内蔵した対象物までの直線距離、高さ及び角度を反射プリズムなしで測定できるレーザー距離計です。（トゥ
ルーパルス200シリーズ、トゥルーパルス360シリーズ、トゥルーパルス200X)
オプションのフィルターを装着することで反射板以外計測を不可にすることも可能です。また、GPS(GIS)と連係できますので、地図作成
（マッピング）などの作業性が上がります。 斜距離・角度・高さ・方位・横幅等の測定
弊社はLaserTechnology社正規代理店です。
機能がアップされた新モデルTrupulse(トゥ
ルーパルス)200新発売
 |
 ・Slope Distance (SD)：斜距離 |
 |
 |
 |
| レー ザー機器/GPS/DGPS関係ほか | |||
|
データ収集
|
|||
|
GIS
|
|||
|
説明ページ
|
|||
|
その他
|
 Trupulse200X 新発売 トゥルーパルス200X 距離精度4cm |
||
 |
 |
 |
 |
|
現在、コンパス内蔵機種の生産が中止されています。レーザー距離計とアングルエンコーダー
Truangleをセット利用することで2点間距離計測やボリューム計測など行えます。
長距離・高精度計測タイプ
|
|
Trupulse200X （0.1〜1900m） |
| A- LaserAdはスマートフォンやタブレットで動作するGIS（測量ソフトです。）GPSやレーザー距離計などを使用する事でマッピング作業の生産性が UPします。 | LaserSoft アプリストアでUSD9.99 TruPulse 200X、TruPulse 200、TruPulse 360、TruPulse 360R（Bluetooth対応機種限定） iOS version 5.0 or later Android version 2.2 - 4.4.4 |
||
|
|
 |
 |
 |
| ALaserAd デモ版ソフトはこちらからご依頼ください。 |  |
 |
 SmartPhoneアダプタ 26,000円 |
pdfパンフレットはこちらからパスワードを入手 してダウンロードできます。（無料）
ご 注文方法（個人、法人、公費購入）・送料・代引手数料について
弊社からご購入のお客様にはExcelでデータ収集やコマンドを送信できる改造自由のExcel で簡単データ収集できるソフトSILoggerを無償にてご使用いただけます。詳しくはこちらへ
弊社は正規代理店です。直販・卸販売を行っております。
TrupuseシリーズはYahoo!ショッピングにおいても販売中です。（カード決済できます。）
|
TruPulse200L
TruPulseL2 トゥルーパルス200シリーズ 信頼のメーカー精度保証 斜距離、水平距離、高さ |
Trupulse200パッケージ
Truangle付属 |
TruPulse360（BlueTooth)
TruPulse360R（BlueTooth) トゥルーパルス360シリーズ 信頼のメーカー精度保証 方位、斜距離、水平距離、高さ |
Trupulse360Rパッケージ
Truangle付属 |
Trupulse200X
トゥルーパルス200X 精度4cm |
Trupulse200Xパッケージ
Truangle付属 |
Impulse200
|
Impulse200 パッケージ
MapStar付 |
Impulse200パッケージ
Truangle付属 |
Impulse200LR
|
Impulse200LR パッケージ
MapStar付 |
Impulse200LRパッケージ
Truangle付属 |
UniversalLaserSensor
工業センサー |
|
| 参考価格 |
TruPulse200L
低価格タイプ 定価 オープンプライス 参考価格 ￥98,000 新モデルTruPulseL2 標準タイプ 定価 オープンプライス 参考価格 ￥170,000 販売店様の見積依頼はこちらへ エンドユーザー様の見積依頼はこちらへ |
TruPulse360
高性能タイプ 定価 オープンプライス 参考価格 ￥284,000 TruPulse360R （耐水強化タイプIP56） 定価 オープンプライス 参考価格 ￥342,000 販売店様の見積依頼はこちらへ エンドユーザー様の見積依頼はこちらへ |
 1倍レッドドットタイプ
|
||||||||||
|
通常価格￥420,000
参考価格￥370,000 |
通常価格￥740,000
参考価格￥600,000 |
通常価格￥720,000
参考価格￥590,000 |
通常価格￥491,600
参考価格￥430,000 |
通常価格￥805,000
参考価格￥666,000 |
通常価格￥790,000
参考価格￥665,000 |
||||||||
4倍ズームタイプはお問い合せください。見積りのご依頼はこちらへ（ご依頼時にスコープのタイプをご指定ください。）
|
|||||||||||||
| 測定距離 |
0.1~1000m
反射板使用で2000ｍ （L2は1200ｍ,2195m） |
0.1~1000m
反射板使用で2000ｍ |
0.1~1900m
反射板使用で2500ｍ |
575 m
|
1700ｍ
|
||||||||
| 同上精度 |
近距離・高反射率0.5ｍ
長距離・低反射率1ｍ |
近距離・高反射率0.2ｍ
長距離・低反射率1ｍ |
近距離・高反射率4cｍ 長距離・低反射率0.3ｍ |
通常3〜5cm最大15cm
|
通常2〜4cm
*モードにより変わります。 |
||||||||
| 測定例 |
電線、木棒70 m
ポール 400m 木、塔 700m ビル 1000m |
電線、木棒70 m
ポール 400m 木、塔 700m ビル 1000m |
電線、木棒50 m
ポール100 m 木、塔150 m ビル、石250 m |
電線、木棒100 m
ポール200 m 木、塔300 m ビル、石500 m |
反射率90％：
15cm〜500ｍ 反射率20％： 15cm〜250ｍ 反射板： 15cm〜1700ｍ |
||||||||
| 分解能 |
近距離・高反射率0.1ｍ
長距離・低反射率1ｍ |
近距離・高反射率0.1ｍ
長距離・低反射率1ｍ |
近距離・高反射率1cｍ
長距離・低反射率0.1ｍ |
1cm
|
1mm
|
||||||||
| 垂直角度 |
+/- 90°
|
+/- 90°
|
+/- 90°
|
+/- 90°
|
+/- 90°
|
+/- 90°
|
+/- 90°
|
不可
|
|||||
| 同上精度 |
+/- 0.5°
|
+/- 0.25°
|
+/- 0.1°
|
+/- 0.1°
|
+/- 0.1°
|
+/- 0.1°
|
+/- 0.1°
|
||||||
| 方位角 |
不可
|
0〜359.9°
|
0〜359.9°
|
不可
|
不可
|
0〜360°
|
0〜359.9°
|
不可
|
0〜360°
|
0〜359.9°
|
不可
|
||
| 同上精度 |
+/- 0.1°
+/- 0.05° （測量三脚使用時） |
+/- 0.5°
|
+/- 0.1°
+/- 0.05° （測量三脚使用時） |
+/- 0.3°
|
+/- 0.1°
+/- 0.05° （測量三脚使用時） |
+/- 0.3°
|
+/- 0.1°
+/- 0.05° （測量三脚使用時） |
||||||
| レーザークラス |
クラス1
|
クラス1
|
クラス1
|
||||||||||
| ビーム幅 |
3 milliradians
|
||||||||||||
| Update Rate: |
max1000~2000Hz
|
||||||||||||
| 動作温度範囲 |
-20 to +60℃
L2：-5 to +60℃ |
-20 to +60℃
-20 to +50℃ |
-20 to +60℃
|
-20 to +60℃
-20 to +50℃ |
-20 to +60℃
|
-30 to +60℃
|
-30 to +60℃ |
-30 to +60℃
|
|||||
| 電源 |
単三2本またはCRV3
L2：CR2 |
単三2本またはCRV3
単三2本 |
単三2本またはCRV3
360RはCR123A |
CR123A
|
CR123A
|
単三2本20時間
|
各単三2本20時間/15時間 |
各単三2本20時間/8時間
|
単三2本20時間 | 各単三2本20時間/15時間 |
各単三2本20時間/8時間
|
12〜24V
|
|
| インターフェース |
（L2、200Lは不可）
|
RS232C、BlueTooth
|
（RS232C、BlueTooth）
|
RS232C
|
RS232C、BlueTooth
|
RS232C
|
|||||||
| 防水 |
NEMA3 IP54
|
NEMA3 IP54
|
NEMA3 IP54
360RはIP56 |
IP56
|
IP56
|
IP 67 and NEMA 6（Truangle IP 57 and NEMA 3)
|
IP 54 and NEMA 4
|
||||||
| 寸法 |
12.0×5.0×9.0cm
カメラ三脚取付可 |
12.0×5.0×9.0cm
14.2×11.7×11.7cm |
12.0×5.0×9.0cm
13.0×5.0×11.0cm（360R) カメラ三脚取付可 |
13.0×5.0×11.0cm（360R) 14.2×11.7×11.7cm |
13 x 5 x 11 cm
|
15.2 x 6.4 x 12.7cm（Mapstarは31 x 5 x 3 cmTruangleは14.2×11.7×11.7cm）
|
13.5 x 12 x 6.3 cm
|
||||||
| 重量 |
285g
|
285g
1,000g |
220g
382g（360R) |
382g
1,000g |
382g
|
1kg（Mapstarは570g、Truangleは1,000ｇ）
|
800g
|
||||||
TruePulse200はコンパスモジュール、エンコーダーを取り付けできます。
付属品及びオプション
ご注意：オプション品の価格は距離計との同時購入時の価格となっております。単品でのご注文の場合は別途見積となります。
 |
 |
 |
 |
|
Trupulse用カメラ三脚アダプタ
参考価格 ￥37,000- |
TruPulse200/360用
マウントブラケット （カメラ三脚アダプタ用） 参考価格 ￥22,000- |
TruPulse200X/360R
マウントブラケット （カメラ三脚アダプタ用） 参考価格 ￥23,000- |
|
 |
 |
 |
|
|
1/4から5/8インチ
変換アダプタ 参考価格 ￥5,600- |
RS232ケーブル
36インチ（約91cm ） 参考価格 ￥17,500- |
TruPulse用 Foliage Filter
（森林フィルター） 参考価格 ￥18,000- |
|
 |
|
|
|
|
反射板（0.3×0.3m）：
参考価格 ￥7,000- （収縮ポールは別途です。実勢2,000円前後 どこでも販売しています。） ブッシュが多い場所での計測向け 高輝度反射シートのみ：参考価格 ￥3,500- |
Androidディバイス用A-LaserAd新発売
参考価格 80,000円 動作環境：Android2.3.3以上 データ収集・観測・計算ソフト A-LaserCE 参考価格 20,000円〜 動作環境：日本語版WindowsCE 3.0以上（PocketPCか、PocketPC2002、PocketPC2003、Mobile5.0） |
Impulse/MapStar Staff and Bi-Pod Legs
クイックリリース、PDA台、 ポールブラケット 3.15kg 参考価格 ￥130,000- |
CMはコンパスモジュール、AEはアングルエンコーダの略です。
測量三脚及びStaff and Bi-Pod Legs、Truangle取付例
 |
|

|
 |
データ通信例
4800 bps (CR400 format)
9600 bps (IP200 and IP100 format)
1 start bit、8 data bits、1 stop bit、no parity
100の場合：$PLTIT,HV,27.5,F, , ,0.00,D,27.5,F*3D
200の場合：$PLTIT,HV,22.58,F, , ,34.79,D,27.5,F*39(空のフィールドは方位角値です)
MapStar及びAngleEncoderを使用した場合は下記のようになります。
$PLTIT,HV,17.41,F,296.21,D,-3.39,D,17.44,F*48
|
GPSで器械点取得
|
レーザー距離計で求点を取得
|
|||||
|
|
 A-LaserAd  データ保存形式 |
|
|||
|
GPSアンテナ三脚（5119-00-FLY）
参考価格 ￥135,000-  GPS基準局として最適 2mまで伸びます。 インパレスなどのレーザー距離計 の三脚としても使用可能 単品注文の場合は別途見積金額となります。 |
 5119-00-FLY用収納袋 単品注文の場合は別途見積金額となります。 |
GPSアンテナ三脚＆Bipod
 Bipod色（赤・黄・蛍光黄・蛍光オレンジ・蛍光ピンク選択可） バブル水準器付き
2.5mGPSカーボンポール+5217-04-XX
3.5mGPSカーボンポール+5217-04-XX |
|
GPSポール（5129-54）
参考価格 ￥58,000-  カーボンファイバー伸縮ポール 2.5mまで伸びます。 単品注文の場合は別途見積金額となります。 |
バイポット（5219-03）
参考価格 ￥53,000-  カーボンファイバー製バイボット ポールをまっすぐ立てられます。 単品注文の場合は別途見積金額となります。 |
 パッドバック GPSポールとバイポッド収納に 単品注文の場合は別途見積金額となります。 8157-00-ORG（ショート） 参考価格 ￥26,250- 8157-01-ORG（ロング） 参考価格 ￥30,000- |
|

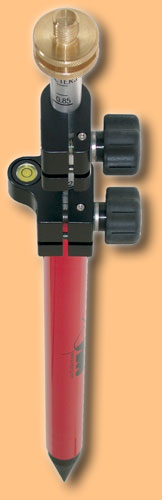

mini GPSポール（5500-23）
参考価格 ￥43,000-  1.5mまで伸びます。 単品注文の場合は別途見積金額となります。 |

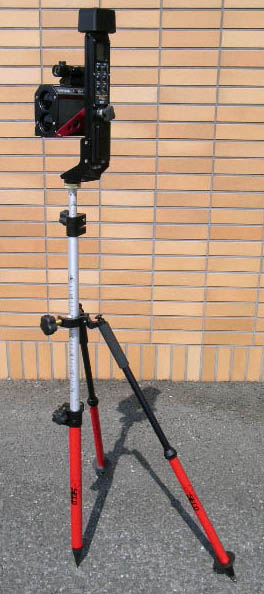

mini バイポット（5217-05-RED）
参考価格 ￥38,700- miniサイズ（収納時63.5cm） 単品注文の場合は別途見積金額となります。 |
Bipod Leg Clip（5217-30）
参考価格 ￥3,800-  単品注文の場合は別途見積金額となります。 |
|
延長ポール
 1m、0.5mの延長ポール 直径：25mm 単品注文の場合は別途見積金額となります。 1m：（5901-00-FLY） 参考価格 ￥8,500- 50cm：（5902-00-FLY） 参考価格 ￥6,800- 単品注文の場合は別途見積金額となります。 |
 25 mm Mini Prism System 参考価格 ￥19,500- 単品注文の場合は別途見積金額となります。 |
PDA Universal Cradle Assembly
（8198-81） 参考価格 ￥11,450-  PDAを載せるトレーです。 単品注文の場合は別途見積金額となります。 |
|
ポールブラケット（コンパス付）
（5198-055） 参考価格 ￥15,600-  PDAトレーをポールに接続する為の部品です。 単品注文の場合は別途見積金額となります。 |
ポールブラケット
（5198-052） 参考価格 ￥12,500-  PDAトレーをポールに接続する為の部品です。 単品注文の場合は別途見積金額となります。 |
ポールブラケット（バブル付）
（5198-054） 参考価格 ￥14,000-  PDAトレーをポールに接続する為の部品です。 単品注文の場合は別途見積金額となります。 |
