Laser Technology(レーザーテクノロジー)社レーザー距離計用高精度コンパスモジュール
MapStar、MapStar TruAngle(アングルエンコーダー)

コンパスモジュールMapStar(方位角計測)とMapStar TruAngle(水平角計測)は、Laser Technology(レーザーテクノロジー)社レーザー距離計に装着して方位角や水平角計測を補填します。2点間の距離計測も可能になります。
傾斜計内蔵距離計を使用すればX、Y、Z座標を取得できます。位置情報地図作成(マッピング)などの作業性が上がります。

Google

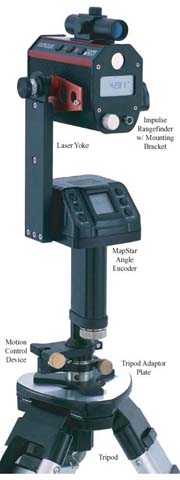

測量三脚取付例
MapStar Compass Module
MapStar TruAngle

Impulseシリーズ距離計はこちら


TruPulse200(傾斜計内蔵)
TruPulse360(傾斜計、方位計内蔵)

pdfパンフレットはこちらからパスワードを入手してダウンロードできます。(無料)

ご注文方法(個人、法人、公費購入)・送料・代引手数料について

(通信販売の法規(訪問販売法)に基づく表示を御覧下さい)

仕様

※レーザーのクラス別安全基準

販売店様の見積りのご依頼はこちらへ

エンドユーザー様の見積りのご依頼はこちらへ

距離計とのパッケージセットございます。

ご注文ページへ

MapStar TruAngle

販売価格

¥255,000-
ご注文ページへ

方位・水平角

水平角 0〜359.99°
コンパスで北を確認して、0設定することで方位角とすることが出来ます。

同上精度

+/- 0.05°

同上分解能

0.01°

動作温度範囲


電源

単三アルカリ乾電池2本使用8時間

インターフェイス


防水


寸法

14.2 x 11.7 x 11.7 cm

重量

1.0kg

Impulse Bracket for TruAngle 9,240円
TruPulse Bracket for TruAngle 21,000円

下記パッケージはレーザー距離計、TruAngle、マウントブラケット、収納ケースの構成です。

ご注文ページへ
Trupulse200パッケージ
Truangle付属
Trupulse360Rパッケージ
Truangle付属
Trupulse200Xパッケージ
Truangle付属
Impulse200パッケージ
Truangle付属
Impulse200LRパッケージ
Truangle付属
販売価格
通常価格¥520,000-
¥380,000-
ご注文ページへ
販売店様の見積依頼はこちらへ
エンドユーザー様の見積依頼はこちらへ

販売店様の見積依頼はこちらへ
エンドユーザー様の見積依頼はこちらへ
1倍レッドドットタイプ
通常価格¥720,000-
¥590,000-
ご注文ページへ
通常価格¥790,000-
¥665,000-
ご注文ページへ
4倍ズームタイプはお問い合せください。見積りのご依頼はこちらへ(ご依頼時にスコープのタイプをご指定ください。)
測定距離
0.1~1000m
反射板使用で2000m
(200Lは1700m)
0.1~1000m
反射板使用で2000m
0.1~1900m
反射板使用で2500m
575 m
同上精度
近距離・高反射率0.3m
長距離・低反射率1m
(200Lは1m)
近距離・高反射率0.3m
長距離・低反射率1m
近距離・高反射率4cm
長距離・低反射率0.3m
通常3〜5cm最大15cm
測定例
電線、木棒70 m
ポール 400m
木、塔 700m
ビル 1000m
電線、木棒70 m
ポール 400m
木、塔 700m
ビル 1000m

電線、木棒50 m
ポール100 m
木、塔150 m
ビル、石250 m
電線、木棒100 m
ポール200 m
木、塔300 m
ビル、石500 m
分解能
近距離・高反射率0.1m
長距離・低反射率1m
近距離・高反射率0.1m
長距離・低反射率1m
近距離・高反射率1cm
長距離・低反射率0.1m
1cm
垂直角度
+/- 90°
+/- 90°
+/- 90°
+/- 90°
+/- 90°
同上精度
+/- 0.25°
+/- 0.25°
+/- 0.1°
+/- 0.1°
+/- 0.1°
方位角
0~359.9°
0~359.9°
不可
0~359.9°
0~359.9°
同上精度
+/- 0.1°
+/- 0.05°
(測量三脚使用時)
+/- 0.1°
+/- 0.05°
(測量三脚使用時)
+/- 0.1°
+/- 0.05°
(測量三脚使用時)
+/- 0.1°
+/- 0.05°
(測量三脚使用時)
+/- 0.1°
+/- 0.05°
(測量三脚使用時)
レーザークラス
クラス1
クラス1
クラス1
ビーム幅


3 milliradians
Update Rate:




動作温度範囲
-20 to +60℃
-20 to +50℃
-20 to +60℃
-20 to +50℃
-20 to +60℃
-20 to +50℃


電源
単三2本またはCRV3
単三2本
CR123A
単三2本
CR123A
単三2本
各単三2本20時間/8時間
各単三2本20時間/8時間
インターフェース
RS232C
RS232C
RS232C
RS232C
防水
NEMA3 IP54
IP56/IP54
IP56/IP54
IP 67 and NEMA 6 (Truangle IP 57 and NEMA 3)
寸法
12.0×5.0×9.0cm
14.2×11.7×11.7cm
13.0×5.0×11.0cm
14.2×11.7×11.7cm
13 x 5 x 11 cm
14.2×11.7×11.7cm
15.2 x 6.4 x 12.7cm(Truangleは14.2×11.7×11.7cm
重量
220g
1,000g
382g
1,000g
382g
1,000g
1kg(Truangleは1,000g)

Download Message Format
The compass downloads data messages in this form:
$PLTIT,HV, HD, HDunits, AZ, AZunits,INC, INCunits, SD, SDunits *csum<CR><LF>
where:
$PLTIT:is the Criterion 400 format message identifier.
HV: identifies a the Criterion 400 horizontal vector data line.
HD: specifies a horizontal distance measurement value.
HDunits:specifies horizontal distance units: F = feet M = meters
AZ: specifies an azimuth measurement value.
AZunits:specifies azimuth units:D = degrees G = grads
INC: specifies an inclination measurement value.
INCunits: specifies inclination units: D = degrees G = grads
SD: specifies a slope distance measurement value.
SDunits:specifies slope distance units:F = feet M = meters
*csum consists of an asterisk followed by a two-digit hexadecimal

Response/download using Stand Alone or Only mode:

$PLTIT,HV, , ,124.8,D, , , , *02

Response/download using the compass in Append mode:

$PLTIT,HV,22.58,F,124.8,D,34.79,D,27.51,F*6D
       ・    ・     ・    ・
      HD    AZ    INC   SD

$PLTIT,HV, , ,124.8,D, , ,27.51,F*6B
        ・      ・
       AZ      SD

GPSで器械点取得
レーザー距離計で求点を取得



LaserTechnology社Trupulse360


A-LaserAd

データ保存形式
CSV(例:ゼンリン 電子地図帳)、POT(カシミール3D、Garmap対応)、SIMA、カシミール、MPS(プロアトラスW対応)

GoogleEarth

カシミール3D

その他CADソフト、GISソフトへデータをインポートできます。
GPSアンテナ三脚
(5119-00-FLY):¥110,250-

GPS基準局として最適 2mまで伸びます。
インパレスなどのレーザー距離計
の三脚としても使用可能
単品注文の場合は別途見積金額となります。




5119-00-FLY用収納袋
単品注文の場合は別途見積金額となります。

GPSアンテナ三脚&Bipod

Bipod色(赤・黄・蛍光黄・蛍光オレンジ・蛍光ピンク選択可)
バブル水準器付き
2.5mGPSカーボンポール+5217-04-XX
5129-50+5217-04-XX :¥87,150-
単品注文の場合は別途見積金額となります。



3.5mGPSカーボンポール+5217-04-XX
5129-70+5217-04-XX :¥92,400-
単品注文の場合は別途見積金額となります。


GPSポール
(5129-54):¥42,000-

カーボンファイバー伸縮ポール
2.5mまで伸びます。
単品注文の場合は別途見積金額となります。

バイポット
(5219-03):¥44,100

カーボンファイバー製バイボット
ポールをまっすぐ立てられます。
単品注文の場合は別途見積金額となります。


パッドバック
GPSポールとバイポッド収納に
単品注文の場合は別途見積金額となります。
8157-00-ORG(ショート):\16,500

8157-01-ORG(ロング):\17,850

mini GPSポール
(5500-23 ):¥33,000-

1.5mまで伸びます。
単品注文の場合は別途見積金額となります。

miniバイポット
(5217-05-RED ):¥29,700

miniサイズ(収納時63.5cm)
単品注文の場合は別途見積金額となります。

Bipod Leg Clip
(5217-30):¥2,625

単品注文の場合は別途見積金額となります。

延長ポール

1m、0.5mの延長ポール
直径:25mm
単品注文の場合は別途見積金額となります。
(1m:5901-00-FLY):¥6,720-

(50cm:5902-00-FLY):¥5,775
単品注文の場合は別途見積金額となります。


25 mm Mini Prism System
¥13,150-
単品注文の場合は別途見積金額となります。

PDA Universal Cradle Assembly
(8198-81):¥9,450-

PDAを載せるトレーです。
単品注文の場合は別途見積金額となります。

ポールブラケット(コンパス付)
(5198-055):¥12,600-

PDAトレーをポールに接続する為の部品です。
単品注文の場合は別途見積金額となります。

ポールブラケット
(5198-052):¥10,000-

PDAトレーをポールに接続する為の部品です。
単品注文の場合は別途見積金額となります。

ポールブラケット(バブル付)
(5198-054):¥12,000-

PDAトレーをポールに接続する為の部品です。
単品注文の場合は別途見積金額となります。


レーザー距離計用途 トップへ



用途

備考

1. 建築 概算見積用の簡易計測に、安全距離計測に
2. 土木 概算見積用の簡易計測に
3. 不動産 概算見積用の簡易計測に
4. 港湾業務に 岸壁からの距離把握に
5. 電気工事 電線の長さ、電柱間の距離
6. その他 GISデータ収集、GPSオフセット測量
